Aparatura
Nasze laboratoria wyposażone są w specjalistyczny sprzęt i aparaturę B+R, stanowiąc zaplecze niezbędne do prowadzenia badań podstawowych, badań przemysłowych lub eksperymentalnych prac rozwojowych. Stanowiska badawczo–pomiarowe odpowiadają najnowszym trendom światowym, zaspakajając jednocześnie potrzeby przedsiębiorstw i jednostek badawczych z regionu, kraju i z zagranicy.

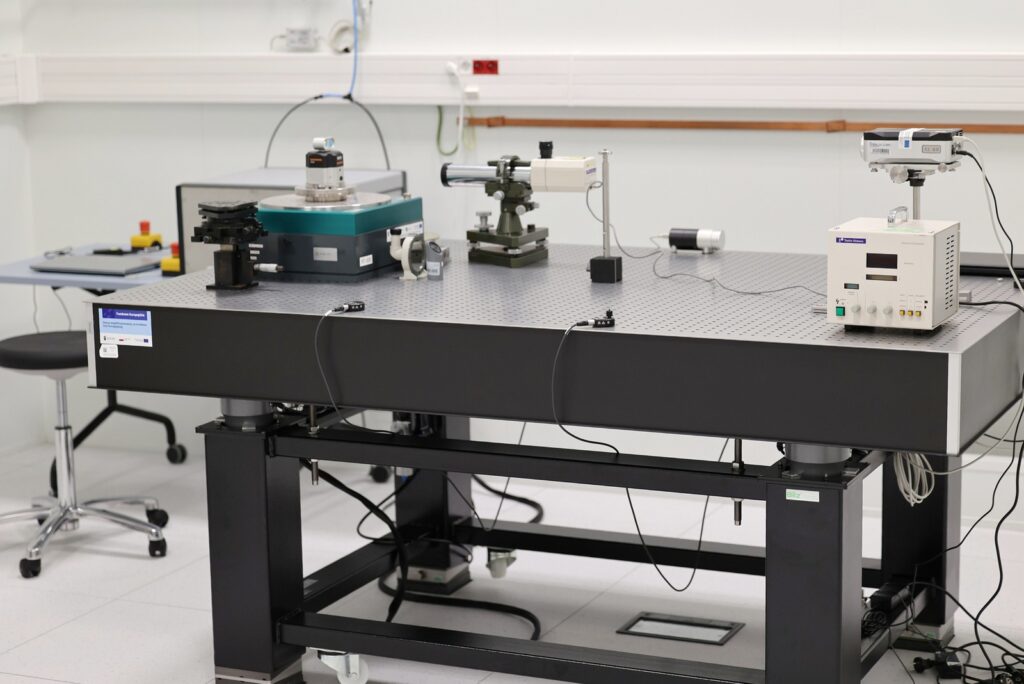

Stół obrotowy RT-300-U
Model:
RT-300-23-107
Producent:
Kunz precision AG
- Dokładność pozycjonowania: 0,1 arc-sec (sekundy łukowej);
- Powtarzalność: 0,02 arc-sec (sekundy łukowej);
- Płaskość: 2,0 µm;
- Bicie promieniowe (70 mm nad powierzchnią): 0,075 µm;
- Bicie osiowe (w środku): 0,075 μm;
- Sztywność promieniowa: > 0.15 Nm/arc-sec;
- Sztywność osiowa: > 250 N/μm;
- Wymiary DxSxW: 352 x 352 x 173 [mm];
- Masa: ~120 kg;
- Średnica stołu obrotowego: 320 mm;
- Nośność stołu obrotowego: max 50 kg – przy zamocowaniu osiowo.
- Laboratoryjne stanowisko pomiarowe do pomiarów kąta;
- Generator małych kątów do stanowiska do pomiaru kąta płaskiego;
- Zakres zastosowania kąta obrotu stołu od 0° do 360° z dokładnością 0,1 arc-sec;
- Kalibracja i weryfikacja sprzętu badawczego i pomiarowego;
- Sprzęt pomiarowy zapewniający najwyższą jakość, powtarzalność i dokładność w warunkach laboratoryjnych;
- Precyzyjne stoły obrotowe stosowane w laboratoriach kalibracyjnych i krajowych instytutach metrologicznych.

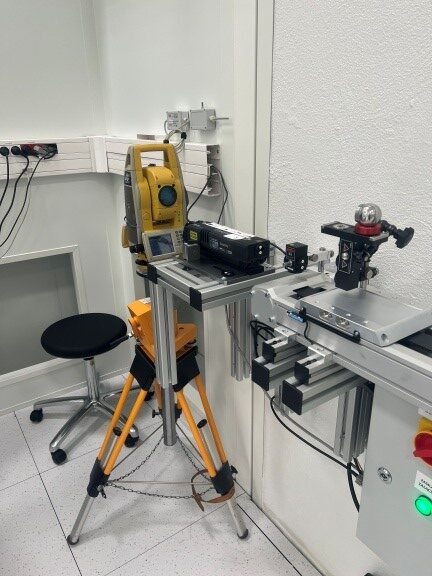

Interferometr laserowy
Model:
XL80
Producent:
Renishaw
- Typ lasera: laser jednoczęstotliwościowy (homodynowy);
- Stabilność częstotliwościowa lasera: +/-0.05 ppm (w ciągu 1 roku);
- Dokładność pomiaru przemieszczeń liniowych: ± 0,5 ppm (µm/m) zachowana w zakresie temperatury pracy od 0 do 40ºC;
- Częstotliwość zbierania danych w zakresie od 10Hz do 50 kHz: od 10 Hz do 50 kHz;
- Rozdzielczość: 1 nm;
- Pomiary dynamiczne: Częstotliwość zbierania danych od 10 Hz do 50 KHz;
- Zakres pomiaru: 40 m;
- Maksymalna prędkość pomiaru: 4 m/s
Bezprzewodowy system do pomiarów osi obrotowych z dokładnością lepsza niż 1 sekunda kątów

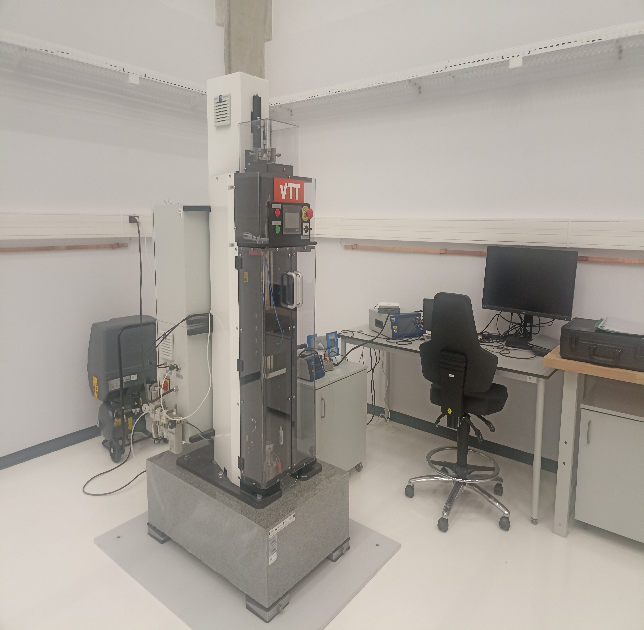

Kalibrator ciśnienia – wzorzec ciśnienia
Model:
Moduł 1 – model PG9602
Moduł 2 – model PG9607
Producent:
FLUKE Calibration
Kalibracja / wzorcowanie / sprawdzanie przyrządów mierników ciśnienia oraz kalibratorów / wzorców niższego rzędu.

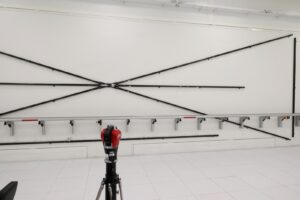

Laser Tracker
Model:
Radian PRO R50
Producent:
API (Automated Precision Inc.)
- Zakres pomiarowy maszyny oraz struktura: Zakres pomiarowy po promieniu 50 metrów (średnica 100 metrów)
a) możliwość laserowego pomiaru wielkości geometrycznych 3D z wykorzystaniem reflektora SMR w trybie absolutnego pomiaru odległości (ADM) i interferencyjnego pomiaru odległości (IFM);
b) zasięg roboczy pomiaru odległości reflektorem SMR 50,0 m od głowicy urządzenia skanującego;
c) zakres pomiarowy głowicy laser trackera w poziomie 640o;
d) zakres pomiarowy głowicy laser trackera w pionie – 59o do + 79o;
e) system automatycznego śledzenia i odzyskiwania zgubionej wiązki w polu widzenia znacznika pomiarowego 30o;
f) maksymalny dopuszczalny błąd (MPE) pomiaru 3D określony wzorem ±10 μm + 5 μm/m (2 sigma) potwierdzony świadectwem wzorcowania;
g) dokładność pomiarów odległości w trybie interferencyjnym 0,5 mm/m; - Firma API w latach osiemdziesiątych wynalazła oraz opatentowała technologie urządzeń laser tracker. Firma posiada 35 lat doświadczenia w projektowaniu i budowie systemów nadążnych Laser Tracker i jest jednym z liderów na rynku tych urządzeń na świecie.
- Radian Pro jest urządzeniem współpracującym w pomiarach za pomocą luster SMR jak również sond stykowych do pomiaru punktów ukrytych oraz laserowych głowic skanujących iScan3D do bezstykowej kontroli jakości i digitalizacji powierzchni.
- Wyposażenie
- urządzenie Radian Pro,
- statyw przenośny,
- lustra SMR,
- czujnik kompensacja temperatury dla urządzenia oraz dla elementu mierzonego,
- oprogramowanie pomiarowe Polyworks.
Oprogramowanie pomiarowe z interfejsem graficznym do pomiaru stykowego długości i kąta oraz odchyłek kształtu i położenia. Możliwość importowania modeli CAD w formacie STEP, IGES. Program posiada Certyfikat PTB mówiący o dokładności wykonywania obliczeń zgodnie z międzynarodowym wzorcem aż do 0,1 mikrometra.
Kontrola jakości i specyfikacji geometrycznej detali o dużych gabarytach od 1 do 100 metrów lub większych ponieważ urządzenie można przestawiać podczas pomiaru
FemtoStepper - 100fs Resolution Phase Stepper
Model:
FemtoStepper/S
Producent:
Safran | Orolia
- Wejście (Częstotliwość): 10 MHz sinus (SMA)
- Wejście (Faza): 1 PPS (SMA)
- Wyjście (Częstotliwość): 4 x 10MHz sinus (SMA)
- Wyjście (Faza): 4 x 1PPS (SMA)
- Rozdzielczość przestrajania fazy-czasu: 100fs
- Zakres wprowadzania offsetu fazy-czasu: ± 50ns
- Rozdzielczość wprowadzania offsetu częstotl.: 1E-17
- Zakres wprowadzania offsetu częstotl.: 1×10-9
- Rozdzielczość wprowadzania dryftu częstotl.: ±1E-17
- Zakres wprowadzania dryftu częstotliwości sygnałów wyjściowych (range of output frequency drift compensation): ± 1×10E-12/dobę
- Szum fazowy sygn. wy 10MHz względem sygn. we.:
- 100dBc / 1Hz
- 125dBc / 10Hz
- 140dBc / 100Hz
- 150dBc / 1KHz
- 155dBc / 10KHz
- 160dBc / 100KHz
- Stabilność częstotliwości sygnałów wyjściowych:
- 3×10-13 / 1s
- 4×10-14 / 10s
- 7×10-15 / 100s
- 4×10-15 / 1’000s
- 2×10-15 / 10’000s
- Interfejs RS232: 9600 b/s
- Kalibracja: nie wymagana
- Wymiary/waga: 445 x 300 x 88 mm (2U)/6kg
- Obudowa: Instrument z podnóżkami/ 2U rack
- Zasilanie podstawowe: 85-264VAC / 47-63Hz
- Zasilanie Backupowe: 22-28VDC (Jaeger 5306004006
Przesuwnik fazy/częstotliwości sygnału referencyjnego.

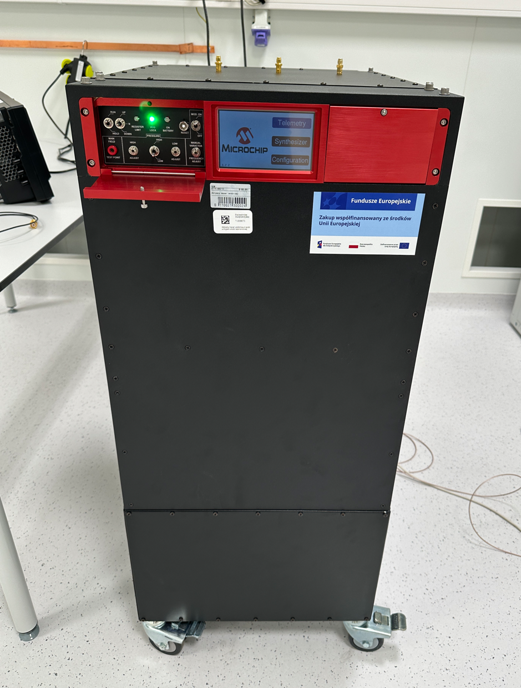

Active Hydrogen Maser
Model:
MHM 2020/76001-LPN
Producent:
Microchip
- Wewnętrzny autotuning wnęki rezonansowej
- Częstotl. wyjściowa: 2 x 10MHz, 2x 5MHz, 2x 100MHz
- Wyjścia 1PPS: 2 x 1PPS
- Wrażliwość Częstotliwości na zmiany temperatury otoczenia: < 8E-15/°C
- Wrażliwość Częstotliwości na zmiany pola magnetycznego: ≤ ± 2E-14 / Gauss
- Rozdzielczość wprowadzania offsetu częstotl.: 7E-17
- Zakres wprowadzania offsetu częstotl.: 7E-10
- dokładność synchronizacji fazy sygnałów wy 1PPS do zewnętrznego sygnału odniesienia 1 pps: <15 ns
- Szum fazowy sygnałów:
- 5MHz 10MHz
- <-130dBc <-124dBc / 1Hz
- <-150dBc <-138dBc / 10Hz
- <- 158dBc <-146dBc / 100Hz
- <-160dBc <-150dBc / 1KHz
- <-160dBc <-153dBc / 10KHz
- <-160dBc <-153dBc / 100KHz
- Stabilność częstotliwości sygnałów wyjściowych:
- ≤ 8.0E-14 dla Ʈ = 1 s
- ≤ 1.5E-14 dla Ʈ = 10 s
- ≤ 4.0E-15 dla Ʈ = 100 s
- ≤ 2.0E-15 dla Ʈ = 1000 s
- ≤ 1.5E-15 dla Ʈ = 10000 s
- Stabilność długoterminowa częstotl.: ≤ 3.0E-16/dzień
- Impedancja wejść/wyjść: 50 Ω
- Przewidywany czas życia: ≥ 20 lat
- Interfejs RS232: 9600 b/s, USB, Ethernet (Monitoring)
- Wymiary/waga: 107 x 46 x 76 cm/246kg z bateriami
- Zasilanie podstawowe: 85-264VAC / 47-63Hz
- Zasilanie Backupowe: baterie 24V DC (8 godz. pracy)
- Moc: 75W (praca) 150W (w piku)
Źródło sygnału referencyjnego.

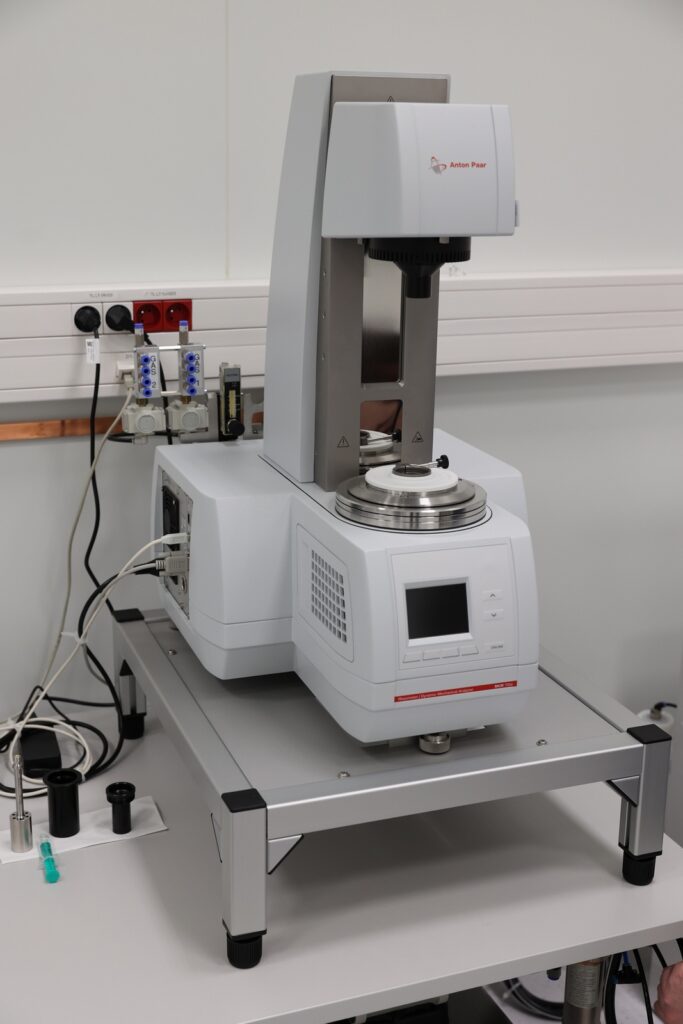

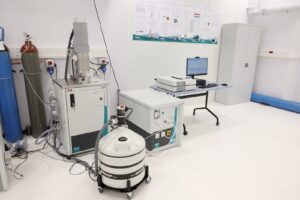

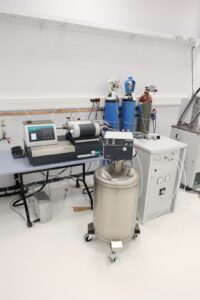

Reometr na łożyskach powietrznych z silnikiem EC
Model:
MCR 702e
Producent:
Anton Paar GmbH, Austria
- Reometr MCR 702e prod Anton Paar GmbH, Austria
- Łożysko – powietrzne
- Budowa typu jednokolumnowego zapewniająca dostęp do próbki z 3 stron
- Automatyczne rozpoznawanie wszystkich układów pomiarowych oraz akcesoriów temperaturowych, bez konieczności ręcznej zmiany ustawień w oprogramowaniu
- Układy pomiarowe instalowane za pomocą szybkozłączek, bez konieczności dokręcania
- Maksymalny moment obrotowy nie mniejszy niż 230 mNm
- Minimalny zakres odchylenia kątowego od 0,05 μrad do ∞
- Minimalna szybkość kątowa 10^-9 rad/s
- Maksymalna szybkość kątowa osiągana fizycznie przez reometr, nie poprzez przeliczenia oprogramowania nakładania drugiej fali, nie mniejsza niż 2 x 314rad/s
- Minimalna częstotliwość kątowa nie większa niż 10^-7 rad/s
- Maksymalna częstotliwość kątowa nie mniejsza niż 628 rad/s
- Zakres siły normalnej (osiowej) dla reologii klasycznej 0,001 – 50 N
- Maksymalny moment obrotowy nie mniejszy niż 230 mNm
- Minimalny moment obrotowy nie większy niż 1 nNm
- Reometr wyposażony w możliwość zbierania danych surowych, LAOS, wyliczenie krzywej wiodącej – superpozycji czasowo temperaturowej.
- Osuszacz z filtrami powietrza, zapewniający klasę powietrza ISO8573.1, Class 1.6.1.
- Kompresor powietrza z obudową wygłuszającą i osuszaczem zapewniający minimalny przepływ 30 LN/min (1.8 m³N/h) przy ciśnieniu 6 bar
- Układ cylindryczny peltiera, zakres termostatowania -30 do 200’C, kontrchołodzny cieczą.
- Pokrywa na układy cylindryczne zapobiegająca odparowywaniu cieczy nisko wrzących.
- Układ cylindrów typu double gap do pomiaru bardzo dokładnego cieczy niskolepkich, średnica 26,7 mm, materiał wykonania anodowane aluminium i stal nierdzewna.
- Układ cylindrów współosiowych o średnicy 27 mm do wysokich lepkości materiał anodowane aluminium i stal nierdzewna.
- Peltier na dolną płytke o zakresie termostatowania -40 do 200’C, kontrchołodzny cieczą
- Dolna płytka ząbkowana do badań żywności, ciasta, próbek typu plastelina, średnica 20 lub 25 mm.
- Dolna płytka piaskowana do badań próbek wykazujących poślizg 25 mm.
- Uchwyt na dolne płytki jednorazowe – stal nierdzewna.
- Jednorazowe płytki do sieciowania termicznego – materiał aluminium.
- Dolna płytka 50 mm ze stali nierdzewnej.
- Dolna płytka ze stali nierdzewnej 25 mm.
- Uchwyt na górne płytki wymienne/jednorazowe ze stali nierdzewnej.
- Jednorazowe górne płytki wymienne 20 mm, materiał aluminium.
- Jednorazowe górne płytki wymienne materiał 15mm.
- Układ peltiera na górną płytkę i stożek, zakres termostatowania -50 do 220’C kontrchołodzny cieczą.
- Stożek pomiarowy 50 mm.
- Stożek pomiarowy 25 mm.
- Płytka pomiarowa 8 mm.
- Płytka pomiarowa 25 mm.
- Płytka pomiarowa 50 mm.
- Płytka pomiarowa 25 mm piaskowana do próbek mogących ślizgać się na zwykłych powierzchniach
- Oprogramowanie w języku angielskim i polskim.
- Okno kamery w oprogramowaniu RheoCompass.
- Piec radiacyjno-konwekcyjny z przyłączami do podłączenia do ciekłego azotu, zakres termostatowania -160 do 600’C. Sterowanie ciekłym azotem musi odbywać się bezpośrednio z oprogramowania. Piec musi być kompatybilny z pomiarem na dwóch silnikach.
- Dewar na ciekły azot 100l.
- Jednostka odparowująca ciekły azot, który następnie termostatuje piec, sterowana z oprogramowania.
- Układ pomiarowy do dynamicznej analizy mechanicznej w trybie rozciągania i skręcania do ciał stałych o przekroju prostokątnym i okrągłym, możliwość montażu próbki o grubości do 5 mm.
- Układ pomiarowy do dynamicznej analizy mechanicznej umożliwiający wyznaczenie współczynnika Poissona, dynamicznego modułu Younga |E*|, jak również dynamicznego modułu sprężystości poprzecznej |G*| dla błon, włókien i cienkich ciał stałych, o długości 12 mm lub zbliżonej.
- Układ pomiarowy do badania reologii wzdłużnej
- Układ pomiarowy do dynamicznej analizy mechanicznej w trybie ściskania z wbudowanym czujnikiem temperatury bezpośrednio poniżej próbki.
- Dolny silnik EC pracujący w kierunku sił normalnych o parametrach:
- Zakres sił pracy po
- Zakres sił pracy podczas badań zginania DMTA – 0.0005N do 40 N
- Maksymalne odkształcenie, przemieszczenie zadawane próbce w kierunku sił normalnych podczas badań DMTA 9500 mikrometrów.
- Minimalne odkształcenie, przemieszczenie zadawane próbce w kierunku sił normalnych podczas badań DMTA minimum 0,01 mikrometrów.
- Siła minimalna silnika pracującego w kierunku sił normalnych 0,0005 N.
- Siła maksymalna silnika pracującego w kierunku sił normalnych 40 N.
- Częstotliwość silnika pracującego w kierunku sił normalnych podczas badania maksimum 100 Hz.
- dczas badań zginania DMTA – 0.0005N do 40 N
- Maksymalne odkształcenie, przemieszczenie zadawane próbce w kierunku sił normalnych podczas badań DMTA 9500 mikrometrów.
- Minimalne odkształcenie, przemieszczenie zadawane próbce w kierunku sił normalnych podczas badań DMTA minimum 0,01 mikrometrów.
- Siła minimalna silnika pracującego w kierunku sił normalnych 0,0005 N.
- Siła maksymalna silnika pracującego w kierunku sił normalnych 40 N.
- Częstotliwość silnika pracującego w kierunku sił normalnych podczas badania maksimum 100 Hz.
- Układ pomiarowy do dynamicznej analizy mechanicznej w trybie gięcia – geometria gięcia trzypunktowego, o długości 40 mm Brak konieczności dodatkowego mocowania próbki.
- Układ pomiarowy do dynamicznej analizy mechanicznej w trybie gięcia – geometria pojedynczej i podwójnej dźwigni, o długości 20mm oraz 35mm.
- Układ pomiarowy do dynamicznej analizy mechanicznej umożliwiający wyznaczenie współczynnika Poissona, dynamicznego modułu Younga |E*|, jak również dynamicznego modułu sprężystości poprzecznej |G*| dla błon, włókien i cienkich ciał stałych, o długości 12 mm +/- 0,1 mm.
- Układ pomiarowy do dynamicznej analizy mechanicznej w trybie ściskania z wbudowanym czujnikiem temperatury bezpośrednio poniżej próbki.
Badanie lepkości cieczy newtonowskich i nienewtonowskich, lepkosprężystości, badania polimerów, badania rozciągania, skręcania, badania z szeroko pojętej mechaniki Płynów i reologii. Badania ściskania, badania asfaltów, kosmetyków, leków, żywności, smarów, olejów, tiksotropia, odbudowa struktury, badania LAOS, MMD, MSCR, LVR, SER, UXF, DMA, DMTA i wiele innych.

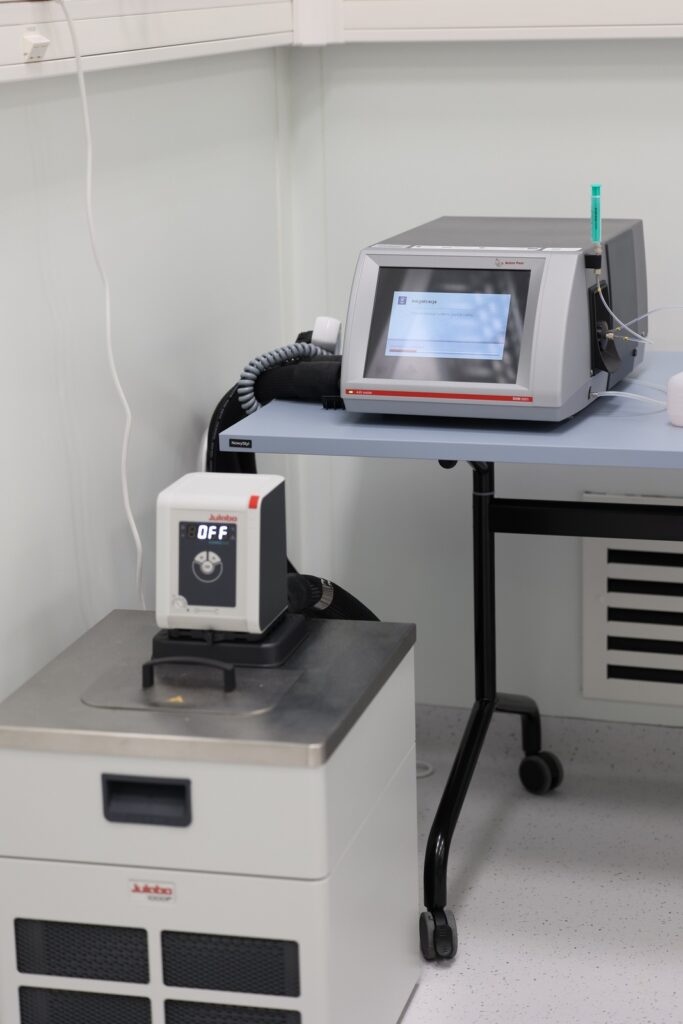

Lepkościomierz do pomiarów lepkości dynamicznej, kinematycznej i gęstości w zakresie temp. od +15 °C do +100 °C
Model:
SVM 3001
Producent:
Anton Paar GmbH, Austria
Zakres pomiaru:
- Lepkość: 0,2 do 30000 mm2/s
- Gęstość: 0,6 do 3 g/cm3
- Temperatura: od -60 °C do +135 °C
- Normy: ASTM D7042, D4052, EN 16896, ISO12185
- Funkcje specjalne: Skan temperatury, skan tablicy temperatury, skan czasowy, lepkość oraz gęstość, automatyczne powtarzanie pomiarów, automatyczny pomiar wskaźnika lepkości, funkcja FillingCheck™ dla gęstości, wbudowany czujnik ciśnienia powietrza, korekta gęstości dla całego zakresu lepkości, łączność LIMS
- Części zwilżane (wewnątrz urządzenia): Miedź, tytan, stal nierdzewna A4, Inconel, Kalrez Spectrum 0040
- Minimalna wielkość próbki | typowa wielkość próbki: 1,5 mL | 5 mL
- Minimalna ilość rozpuszczalnika | typowa wielkość próbki: 1,5 mL | 6 mL
- Pamięć danych: wyniki 1000 pomiarów
- Złącza: 4 x USB (2.0 full speed),1 x Ethernet (100 Mbit), 1 x CAN Bus, 1 x RS-232, 1 x VGA
- Elementy sterujące: Ekran dotykowy, OPCJA: opcjonalna klawiatura, mysz i czytnik kodów paskowych 2D
- Dokumenty zgodności: Znak CE; dyrektywa EMC EN 61326-1, dyrektywa LV EN 61010-1, RoHS
- Menu: Menu w języku polskim
- Akcesoria: Osuszacz powietrza
Lepkościomierz umożliwiający jednoczesny pomiar lepkości dynamicznej i gęstości oraz kalkulację lepkości kinematycznej.
Badanie lepkości olejów i innych cieczy newtonowskich

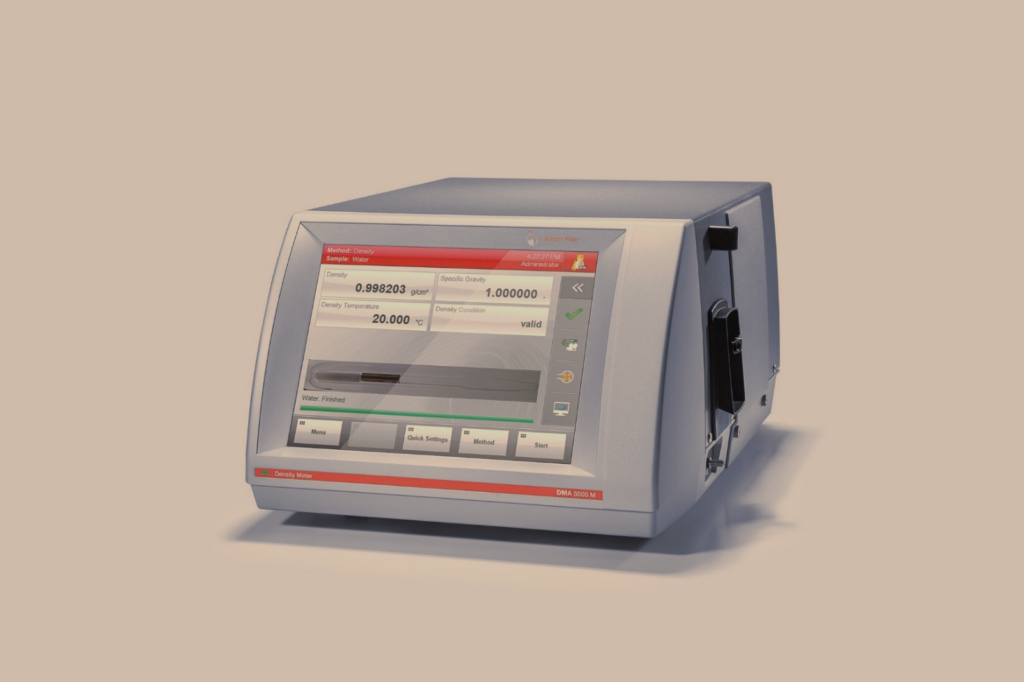

Gęstościomierz oscylacyjny
Model:
DMA 5000M
Producent:
Anton Paar GmbH, Austria
- Zgodność z normami: ASTM D1250, D4052, D5002, D5931, PN-EN ISO 12185, ISO 2811-3, ISO 15212. Urządzenie posiada zatwierdzenie typu.
- Dokładność pomiarowa gęstości 0,000007 g/cm3
- Zakres pomiarowy gęstości: 0–3 g/cm3
- Powtarzalność pomiaru gęstości: 0,000001 g/cm3
- Odtwarzalność pomiaru gęstości: 0,000005
- Zakres pomiaru dla temperatury: 0–100°C
- Powtarzalność pomiaru temperatury: 0,001ºC
- Dokładność pomiarowa temperatury: 0,01 ºC
- Automatyczna korekcja wpływu lepkości próbki w pełnym zakresie pomiarowym.
- Podgląd całej celi pomiarowej za pomocą kamery, włącznie z częścią U kształtną celi pomiarowej.
- Możliwość wyświetlania na ekranie kilkunastu np. temperatura zadana, temperatura celi, gęstość, stężenie procentowe v/v, stężenie procentowe w/w%, stan aparatu, nazwa metody, itp.
- Cela pomiarowa wyposażona w platynowy termometr oraz oscylator referencyjny, który umożliwia wykonanie kalibracji temperatury dla całego zakresu pomiarowego, poprzez wykonanie jednej kalibracji w temperaturze 20°C.
- Możliwość rejestracji wyników oraz współpracy z komputerem podłączenia drukarki do urządzenia w celu wydruku wyników.
- Automatyczny system sprawdzający błędy napełnienia celi pomiarowej wyświetlający na ekranie różne ostrzeżenia oznaczone odpowiednimi kolorami oraz piktogramami co umożliwia szybkie wychwycenie problemów z napełnieniem (ostrzeżenie w przypadku małych bąbli powietrza oraz błąd w przypadku dużych bąbli powietrza).
- Możliwość pomiaru lepkości dynamicznej cieczy niutonowskich z dokładnością co najmniej 10%
- Wgrane metody pomiarowe (m.in. dla ropy naftowej, olejów opałowych i napędowych – pomiar gęstości z poprawką na lepkość, gęstość API, liczba API, automatyczne przeliczenie gęstości w temperaturze pomiaru na gęstość w 15°C oraz możliwość stworzenia własnych co najmniej 300 metod pomiarowych, metodyki pomiaru stężenia wybranych kwasów i zasad.
- Menu w języku polskim.
- Urządzenie fabrycznie nowe z bieżącej produkcji, posiadające deklarację zgodności i oznakowanie CE. Urządzenie kompletne, gotowe do pracy.
- Dokumentacja urządzenia i instrukcja obsługi w j. polskim.
- Akcesoria: Osuszacz powietrza
Badanie gęstości cieczy

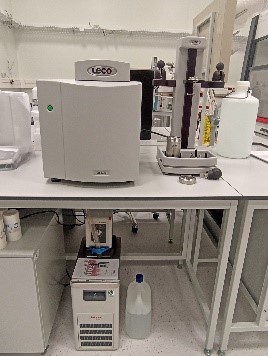

Kalorymetr izoperiboliczny
Model:
AC600
Producent:
LECO CORPORATION
Wartość kaloryczną próbki określa się przez dokładny pomiar ciepła uwalnianego po jej spaleniu w kontrolowanym środowisku. Uwolnione ciepło jest proporcjonalne do wartości opałowej substancji.
Zautomatyzowana praca urządzenia w połączeniu z wykorzystaniem termodynamicznej technologii TruSpeed® zapewnia szybką analizę i zwiększa wydajność pracy laboratorium.
Kalorymetr LECO AC600 umożliwia pomiar kaloryczności różnych materiałów organicznych, takich jak biomasa, węgiel, koks czy olej opałowy.

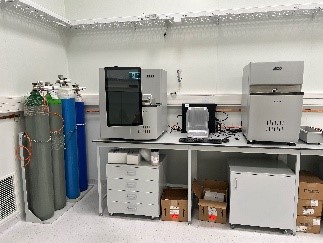

Analizator elementarny CHNS
Model:
CHN828 + SC832
Producent:
LECO CORPORATION
Analizator umożliwia szybką analizę próbek o matrycy organicznej, od żywności po paliwa. Rozwiązanie w postaci wysokotemperaturowego pieca pracującego w temperaturze do 1050 °C (CHN) i do 1450°C (S) w atmosferze czystego tlenu, pozwala na całkowite spalenie każdej próbki organicznej, bez konieczności stosowania dodatkowych niebezpiecznych odczynników chemicznych. Zastosowanie niezależnych, dedykowanych detektorów zapewnia równoczesną analizę wszystkich pierwiastków w bardzo krótkim czasie. Szereg rozwiązań, w tym automatyczny podajnik próbek, wpływają na zwiększenie wydajności pracy urządzenia, przy zachowaniu niskich kosztów pojedynczej analizy.
Analizator umożliwia jednoczesne oznaczanie zawartości węgla, wodoru i azotu (CHN) oraz oznaczanie siarki (S) w matrycach organicznych.
Wielofazowy analizator elementarny węgla i wodoru/wilgoci
Model:
RC612
Producent:
LECO CORPORATION
Oznaczanie węgla i wilgoci odbywa się metodą spalania próbki umieszczonej w łódeczce, w strumieniu czystego tlenu i pomiarze przy pomocy detektorów IR.
Analizator sterowany jest z poziomu zewnętrznego komputera.
Oprogramowanie zapewni możliwość kontroli i regulacji temperatury pieca i pełną diagnostykę systemu oraz gromadzenie i obróbkę danych pomiarowych.
Analizator umożliwia oznaczenie w przebiegu jednej analizy zawartości węgla organicznego, nieorganicznego oraz wilgoci w materiałach o matrycy organicznej i nieorganicznej. Dodatkowo możliwość oznaczenia zawartości wody krystalizacyjnej i strat prażenia.

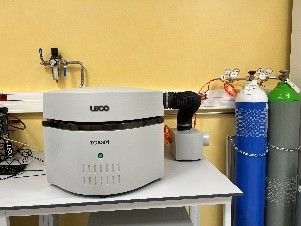

Analizator termograwimetryczny
Model:
TGA801
Producent:
LECO CORPORATION
W trakcie analizy próbki poddawane są działaniu zadanej temperatury w kontrolowanej atmosferze (powietrze lub azot). Zmiana masy każdej próbki jest ciągle monitorowana. Koniec poszczególnych etapów analizy ma miejsce, gdy wszystkie próbki spełnią warunek uzyskania stałej masy (lub osiągnięty zostanie zadany czas analizy).
Oprogramowanie zapewnia stały dostęp do wszystkich danych i obliczeń dotyczących analiz.
Analizator TGA801 to kompleksowe rozwiązanie dedykowane do szybkich i niezawodnych analiz termograwimetrycznych. Urządzenie umożliwia jednoczesne oznaczenie zawartości wilgoci, popiołu i części lotnych w matrycach organicznych, nieorganicznych, jak również materiałach syntetycznych.

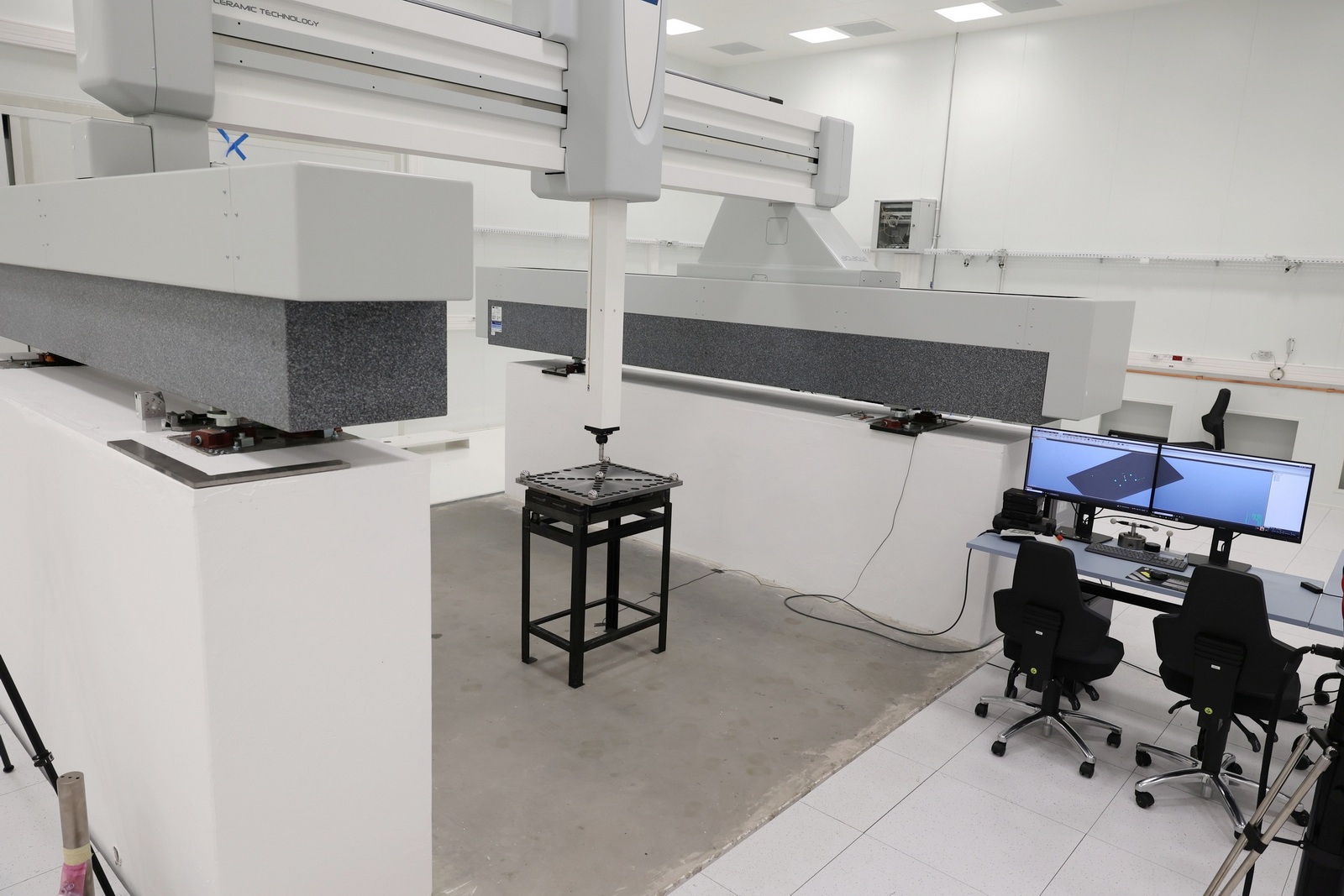

Współrzędnościowa Maszyna Pomiarowa
Model:
Maxima R 30-30-12
Producent:
LK Metrology
- Zakres pomiarowy maszyny oraz struktura:
X = 3000 mm
Y = 3000 mm
Z = 1200 mm
Struktura maszyny:
– dedykowany, specjalnie zaprojektowany fundament maszyny wsparty na aktywnym tłumieniu drgań firmy Bilz,
– granitowe prowadnice osi głównej maszyny (oś X),
– ceramiczny portal maszyny (oś Y) oraz ceramiczna pinola (oś Z)
Ceramika zapewnia bardzo wysoką sztywność konstrukcji przy relatywnie niskiej masie elementu. Dodatkowo charakteryzuje się bardzo niskim współczynnikiem rozszerzalności cieplnej oraz niezwykle wysoką stabilnością geometryczną prowadnic.
Dzięki temu firma LK Metrology zapewnia 10-letnią gwarancję strukturalną na dokładność maszyny. Firma LK posiada 60 lat doświadczenia (1963-2023) w projektowaniu i budowie maszyn pomiarowych i jest jednym z liderów na rynku maszyn CMM.
- Dopuszczalny błąd graniczny MPE(3D) maszyny przy pomiarze stykowym (dla temperatury 20 °C ± 2 °C) wyznaczony jako błąd pomiaru długości zmierzonej z zerowym offsetem końcówki trzpienia pomiarowego względem osi pinoli (wartości E0) na podstawie minimum 105 pomiarów (po 5 długości powtórzonych 3-krotnie, równolegle dla każdej osi X, Y, Z oraz dla 4 przekątnych w przestrzeni pomiarowej CMM, na co najmniej 66 % maksymalnego przesuwu CMM wzdłuż każdej linii pomiaru), należy podać wartość z uwzględnieniem L, gdzie L to mierzona długość w „mm”: MPE (3D) = 2,8 + L/400 μm; gdzie L w mm
- Głowica stykowa skaningowa, umożliwiająca stosowanie wymiennych końcówek pomiarowych pionowych i bocznych, o min. parametrach: błąd graniczny dopuszczalny głowicy pomiarowej dla pomiarów pojedynczym trzpieniem pomiarowym MPE_PFTU co najwyżej 2,0 μm oraz błąd graniczny dopuszczalny dla skaningu MPE_THP co najwyżej 2,8 μm należy podać błąd graniczny dopuszczalny głowicy pomiarowej dla pomiarów pojedynczym trzpieniem pomiarowym MPE_PFTU oraz błąd graniczny dopuszczalny dla skaningu MPE_THP zmierzony w czasie mniejszym niż 70 s, oba podane w „μm”: MPE_PFTU = 2,0 μm, MPE_THP = 2,8 μm /69s.
- Wyposażenie:
- Głowica uchylno-obrotowa Renishaw PH10MQ Plus
- Sonda skanująca Renishaw SP25M z modułami SM25-1, SM25-2, SM25-3 pozwalającymi na instalację trzpieni pomiarowych o długościach do 220mm.
- Magazyn automatycznej wymiany trzpieni FCR25
- Kompensacja temperatury dla osi maszyny oraz dla elementu mierzonego
- Zdalnie sterowany wózek transportowy o nośności 10T do transportu elementów wielkogabarytowych
- Oprogramowanie pomiarowe CAMIO bazujące na kodzie DMIS: Oprogramowanie pomiarowe z interfejsem graficznym do pomiaru stykowego długości i kąta oraz odchyłek kształtu i położenia. Możliwość importowania modeli CAD w formacie STEP, IGES oraz ACIS. Moduł do skanowania stykowego. Program posiada Certyfikat PTB mówiący o dokładności wykonywania obliczeń zgodnie z międzynarodowym wzorcem aż do 0,1 mikrometra.
Kontrola jakości i specyfikacji geometrycznej detali o dużych gabarytach.

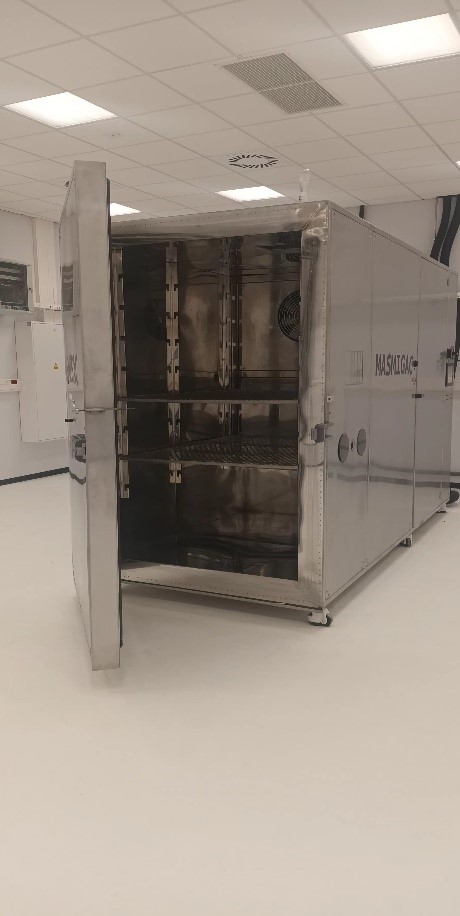

Komora klimatyczna
Model:
C037
Producent:
KGA Sp. z o.o.
- Pojemność przestrzeni pomiarowej 350 litrów;
- Zakres regulacji temperatury od -90 °C do +120 °C;
- Zakres regulacji wilgotności względnej od 5% Rh do 95% Rh dla pełnego zakresu temperatur dodatnich, tj. dla temperatury wyższej o ok. 3 °C od 95 °C;
- Zakres regulacji wilgotności względnej od 5% Rh do 85% Rh dla temperatur ujemnych dla dowolnego punktu temperatury ujemnej z przedziału zdeterminowanego przez wymaganie minimalnej temperatury punktu rosy -50 °C (temperatura punktu rosy
- Wewnętrzna sześcienna kaseta o wymiarach 40cm z możliwością jej usunięcia z przestrzeni pomiarowej;
- Wspomaganie regulacji wilgotności względnej (temperatury ujemne) komory poprzez osuszacze wewnętrzne z cyrkulacją powietrza komory (bez kompresora);
- Regulacja ciśnienia roboczego w układzie osuszaczy wewnętrznych;
- Układ filtrów wejściowych dla sprężonego powietrza dostarczanego do komory;
- Regulacja przepływu powietrza wewnątrz komory klimatycznej;
- Możliwość podłączenia sprężonego powietrza dla potrzeb komory z butli zewnętrznej (niezależnie od wewnętrznego układu osuszającego);
- Stabilność temperatury ±0,3 °C;
- Rozdzielczość regulacji temperatury 0,1 °C;
- Rozdzielczość regulacji wilgotności względnej 0,1 °C;
- Zmiana temperatury przy grzaniu 1K/min (zgodnie z normą EN 60068-3-5);
- Zmiana temperatury przy chłodzeniu 1K/min (zgodnie z normą EN 60068-3-5);
- Komora na kołach, mobilna;
- Drzwi frontowe z oknem;
- Półki w ilości 3 szt.;
- W bocznych ścianach przepusty o średnicy 5 cm;
- Komunikacja poprzez RS232;
- Przyłącze elektryczne, zasilanie: 400V, 3/N, 50/60 Hz;
- Komputer (monitor + jednostka zewnętrzna) kompatybilny z oprogramowaniem komory.
Prace badawczo-rozwojowe związane z parametrami klimatu, wilgotnością względną i temperaturą powietrza.
Komora klimatyczna do Pracowni Klimatu Laboratorium Termometrii L10 Świętokrzyskiego Kampusu Laboratoryjnego Głównego Urzędu Miar w Kielcach.
